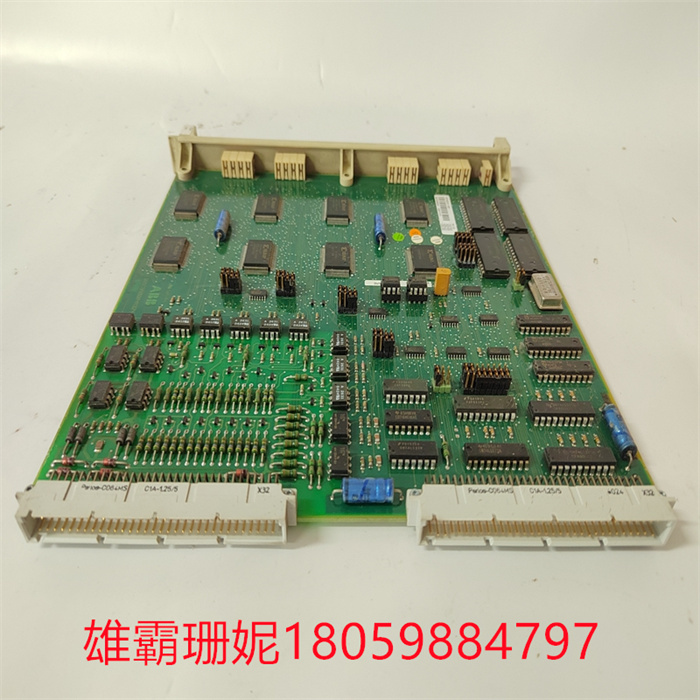

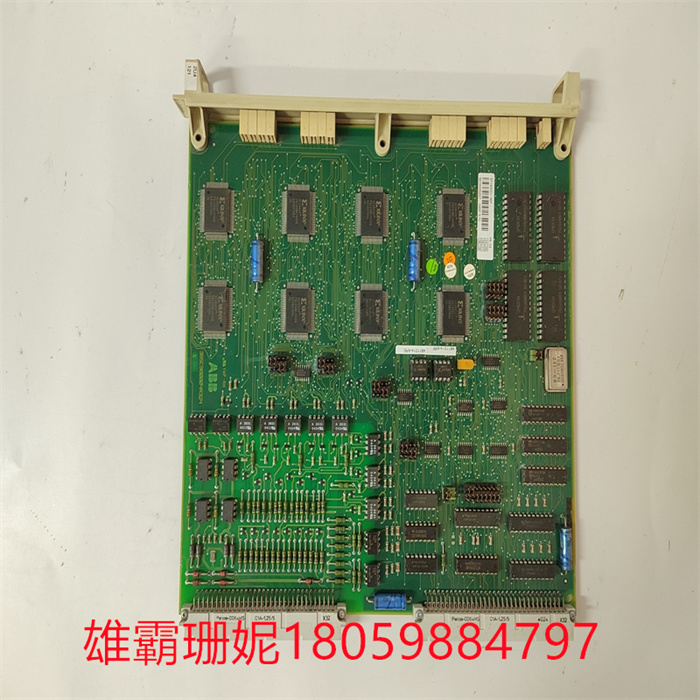

ABB DSDP170 57160001-ADF 脉冲计数板产品说明

产品概述

ABB DSDP170 57160001-ADF 是一款高性能脉冲计数板，专为工业自动化环境中需要精确位置和速度测量的应用而设计。作为ABB Advant OCS和AC 800M控制系统系列的关键组成部分，DSDP170 57160001-ADF 在工业自动化系统中扮演着至关重要的角色，主要用于处理来自编码器、流量计、接近开关等脉冲发生设备的信号。该模块能够实现高速精确的脉冲计数，最大脉冲频率可达2.5 MHz，满足各种高精度测量需求。

这款脉冲计数板采用工业级设计，可适应严苛的工作环境，确保在连续工业运行环境下的长期可靠性。DSDP170 57160001-ADF 在自动化系统中充当脉冲信号与控制器之间的关键接口，通过精确的脉冲计数和信号处理实现位置监控、长度测量、速度检测和频率测量等多种功能。其紧凑的设计便于集成到控制系统中，是ABB自动化解决方案的重要组成部分。

技术规格

主要特点和优势

高速精确的脉冲处理能力是ABB DSDP170 57160001-ADF 的核心优势。该模块支持高达2.5 MHz的最大脉冲频率，能够精确捕捉和处理高速脉冲信号，确保在快速运动或高频信号应用中的精确测量。其多种计数模式包括单相计数、正交计数和频率测量等，提供了灵活的应用适应性，满足不同工业场景的需求。

强大的系统集成能力使DSDP170 57160001-ADF 能够无缝集成到ABB控制系统中。模块与ABB Advant OCS和AC 800M控制系统完全兼容，可以通过系统背板供电并与ABB控制器高效通信。这种原生兼容性简化了系统设计和集成过程，减少了工程时间和成本，为用户提供了完整的自动化解决方案。

可靠的工业级设计确保DSDP170 57160001-ADF 在恶劣工业环境下稳定运行。模块具有宽温度工作范围和良好的抗干扰能力，内置电气隔离和信号完整性保护，能够在复杂的工业电磁环境中保持准确的信号处理性能。其紧凑的机械结构和DIN导轨安装方式优化了控制柜空间利用率，同时便于安装和维护。

应用领域

ABB DSDP170 57160001-ADF 广泛应用于需要精确测量和控制旋转或线性运动的工业自动化领域。在运动控制系统中，该模块用于接收来自编码器的反馈信号，实现对伺服电机、步进电机的精确位置和速度控制。其高精度脉冲处理能力确保运动控制的准确性和平滑性，适用于高精度加工和定位应用。

在过程控制领域，DSDP170 57160001-ADF 用于流量测量应用，接收来自脉冲输出流量计的信号，精确计量液体或气体的流量。模块还广泛应用于长度和位置测量场景，通过处理来自线性编码器或旋转编码器的信号，精确测量物体的长度或位置。在包装机械和纺织机械中，DSDP170 57160001-ADF 用于精确控制包装材料的长度、切割位置以及纱线的张力和输送速度。

此外，DSDP170 57160001-ADF 在速度和频率测量应用中发挥着重要作用，能够精确测量旋转设备的转速或信号的频率。模块还适用于各种计数应用，如对生产线上的产品数量、事件次数等进行高速计数，满足现代制造业对精确计数和流量监控的高要求。

相关产品

DSDP 150 57160001-GF：脉冲编码器输入单元，与DSDP170 57160001-ADF 同属脉冲处理系列，适用于低频率应用场景。

DSTX 170 57160001-ADK：连接单元，常与DSDP170 57160001-ADF 配套使用，提供信号连接功能。

DSTK 199 26390603-HA：带状电缆，用于DSDP170 57160001-ADF 脉冲编码器套件的连接。

AC500系列PLC：ABB主流可编程逻辑控制器，可与DSDP170 57160001-ADF 配合使用，构建完整的控制解决方案。

ABB编码器：提供DSDP170 57160001-ADF 需要采集的脉冲信号，用于位置和速度反馈。

ABB流量计：具有脉冲输出功能，可连接到DSDP170 57160001-ADF 进行流量计量。

DSDP 170K01：脉冲编码器套件，包含DSDP170 57160001-ADF 及其他相关组件。

安装与维护

安装前准备：在安装DSDP170 57160001-ADF 前，需仔细检查模块外观是否完好，确认工作环境符合温度、湿度和电磁兼容性要求。确保安装位置符合ABB控制系统的要求，准备好所需的安装工具和信号线缆。仔细阅读接线图和端子定义，正确连接电源线和信号线，注意极性匹配和屏蔽要求。将模块牢固地插入ABB控制系统的相应插槽中，确保连接器完全接合。

维护建议：为确保DSDP170 57160001-ADF 的长期可靠运行，建议定期进行预防性维护。定期检查模块在机柜中的连接是否牢固，避免因松动导致信号传输故障。保持模块清洁，防止灰尘积聚影响散热效果。定期检查信号线缆的连接状态和物理完整性，确保所有接线牢固可靠。监控模块的工作状态指示灯，确认其正常运行在额定条件下。使用ABB的工程软件定期检查计数通道的配置和计数数值是否正常。所有维护操作应由专业人员进行，并严格遵守安全规程。

产品保障

ABB DSDP170 57160001-ADF 提供全面的质量保证和售后服务支持。所有模块均经过严格的质量检测和性能测试，确保在工业环境下能够稳定可靠运行。我们承诺为DSDP170 57160001-ADF 提供质量保证，因产品质量问题导致的故障可获得相应的维修或更换服务。专业的技术支持团队为客户提供技术咨询和故障诊断服务，确保客户能够充分发挥DSDP170 57160001-ADF 的性能优势。ABB的服务网络为客户提供技术支持和售后保障，致力于确保设备在整个生命周期内的持续可靠运行。
