S-053H 3BHB012897R0007：ACS6000系列的中压传动核心

S-053H 3BHB012897R0007：ACS6000系列的中压传动核心

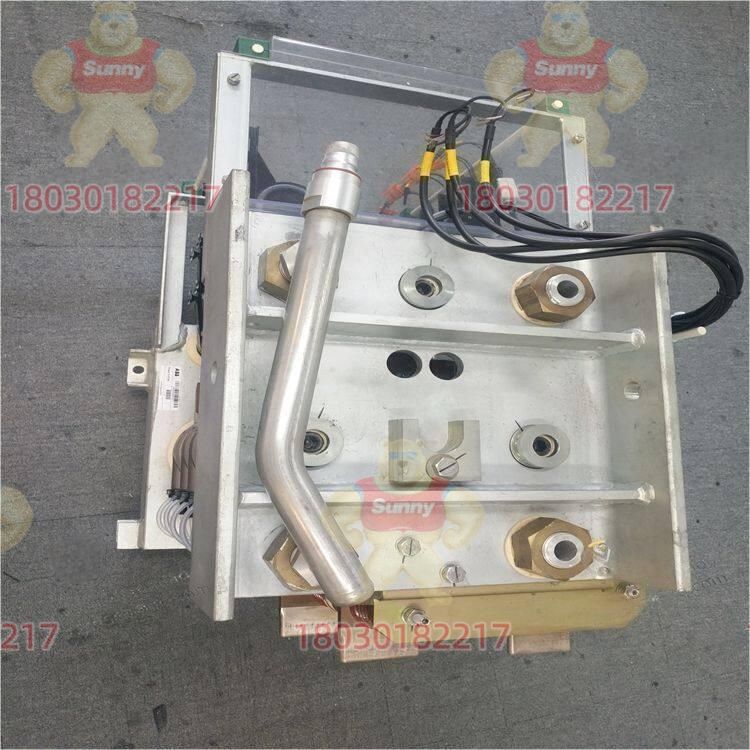

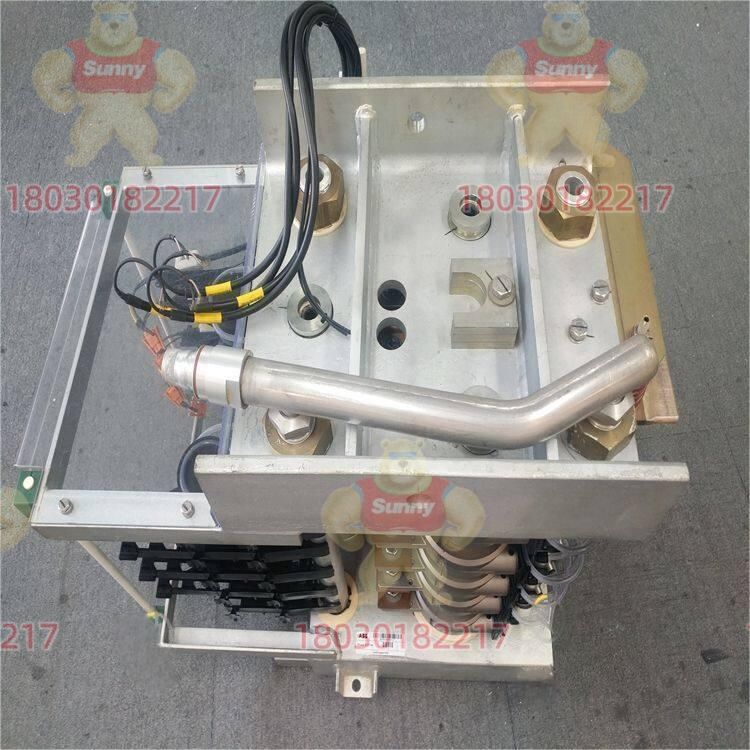

产品概述

ABB的ACS6000/ACS6080系列中压变频器里，S-053H 3BHB012897R0007这个编号对应的并非普通元件，而是整机功率架构的"心脏"——相位模块。说起来，这类模块在ABB的传动拓扑里扮演着积木式的关键角色：无论是构成有源整流单元（ARU）还是逆变单元（INU），它都是标准化的功率组件。模块内部塞进了IGCT开关器件、二极管、钳位电容，还有完整的驱动保护电路，通过水冷把热量带走。这种设计让高功率密度和高可靠性运行成为可能[^e.abb.com^]。

交-直-交变换的每一相功率支路，开关动作和能量回馈都得靠它来完成。整机的输出能力、动态响应速度、系统可用率——这些硬指标很大程度上取决于这个巴掌大的模块表现如何。

传统方案在大型工业传动场景里总有些尴尬：晶闸管开关频率上不去，低压IGBT方案体积庞大，维护起来更是头疼。S-053H 3BHB012897R0007用IGCT器件配合三电平拓扑，在中压、大电流条件下实现了高效开关，损耗还低。水冷系统不仅把装置体积压了下来，更让短时过载能力和再生制动性能有了实质性提升。标准化机械接口加上光学触发设计，意味着在ARU/INU柜内可以快速抽换——这对大功率传动现场来说，简直是针对"停机维护时间长、备件品种杂、调试复杂"这些老毛病的精准打击。

技术规格一览

参数 数值/说明

型号 S-053H 3BHB012897R0007

制造商 ABB

类型 中压相位模块（ACS6000系列）

适用平台 ACS6000 / ACS6080 中压变频器

电压等级 中压（典型3.3 kV–4.16 kV，视整机配置而定）

核心器件 IGCT + 二极管 + 钳位电容组件[^e.abb.com^]

拓扑结构 三电平电压型逆变器/有源整流器相模块

冷却方式 强迫水冷（WCU水冷单元）[^e.abb.com^]

机械接口 标准滑入式安装，母排插接+光纤接口

重量 约120–190 kg（与同系列S-053M相近，以实物铭牌为准）[^quad-industry.com^]

安装方式 柜内轨道导向，需配专用升降台

工作环境 控制柜内，IP20防护，温湿度按整机规范执行

核心特点与实际优势

IGCT方案的高功率密度是这块模块的立身之本。IGCT这东西挺有意思——它把晶闸管的高压大电流能力和IGBT的可控关断特性捏在了一起。在中压等级下，通态损耗更低，开关频率还能往上提一提，整机效率和无源滤波体积都跟着受益。跟同功率等级的低压IGBT多电平方案比，变压器和滤波环节能简化不少，系统成本和占地面积自然降下来了[^e.abb.com^]。

ABB对相位模块的定义很实在：功率半导体、钳位电容、相关连线，打包成一个紧凑型标准化组件，ARU、LSU、INU都能用[^e.abb.com^]。S-053H 3BHB012897R0007继承了这个思路，不同功率等级的模块机械结构和接口保持一致，只有半导体选型和容量有区别。工厂布局标准化？备件管理简化？这都是顺理成章的事。

可维护性设计是另一个亮点。ACS6080系统里，相位模块被设计成可现场更换的单元——专用升降台把模块从柜内抽出来，光纤、水管、电源线一拆一装，完事[^e.abb.com^]。作为标准备件，它支持在不停机其他功率单元的前提下检修，平均修复时间（MTTR）压下来了，对连续运行要求极高的流程工业来说，这几乎是刚需。

保护与监测功能也做进了模块内部：过流、过压、欠压、温度保护一应俱全。配合柜内控制单元，故障定位和事件记录都能实现，运维人员能快速锁定损坏的相支路[^abb-sis.com^]。这种模块化保护设计，打破了"单个器件故障就要整柜返厂"的被动局面，现场可维护性提升是实实在在的。

典型应用场景

S-053H 3BHB012897R0007的主战场是需要中压大功率变频驱动的工业场合。

电力行业里，大型电站的风机、泵类、抽水蓄能机组的变频启动/调速系统常见它的身影。通过ACS6000/ACS6080平台实现软启动、能量回馈、功率因数调节，启动电流冲击降下去了，系统效率提上来了[^e.abb.com^]。

石油、天然气、化工领域的大型压缩机、挤出机、混输泵——这些关键机组往往采用中压变频驱动。S-053H 3BHB012897R0007作为功率支路核心，在高温、高粉尘、腐蚀性气氛的严苛环境下长期稳定运行不是问题。再生制动、快速动态响应这些能力，正好匹配工艺对流量、压力、温度精确控制的要求。

冶金、矿山、水泥行业又是另一番景象。大型轧机、磨机、提升机驱动功率大、启制动频繁，对传动系统的可靠性和过载能力要求近乎苛刻。这块相位模块靠水冷设计和IGCT器件，在高负荷循环工况下保持稳定的温升表现，还支持冗余配置和多机并联运行——生产线的作业率和安全裕度，就是这么一点点抠出来的[^abb-sis.com^]。

相关配套产品

- S-053M 3BHB012897R0003：同系列相位模块，用于5 MVA等级ACS6000中压传动，与S-053H互为替代或升级关系[^quad-industry.com^]

- S-073H 3BHB009884R0204：更高功率等级版本，结构类似但半导体规格不同，满足更大单机容量需求[^industrial-control-dcs.com^]

- S-073H 3BHB030477R0207：S-073H系列另一配置，电压或冷却参数有差异，常与S-053H同平台混用[^industrial-control-dcs.com^]

- ACS6000控制单元（COU）：传动系统的控制大脑，通过光纤与相位模块连接，下发开关指令、回传状态信息[^e.abb.com^]

- WCU800 / WCU1400水冷单元：为相位模块提供循环冷却水，带走IGCT等器件的热损耗——长期可靠运行的幕后功臣[^e.abb.com^]

- INU/ARU柜体及母排系统：标准功率柜，相位模块的安装载体，实现DC母线与电机/电网的电气连接[^e.abb.com^]

安装与维护要点

安装前的准备工作不能马虎。ACS6000系统必须完全停电，隔离、放电、接地这些安全措施一项都不能少。水冷系统的压力、水质、管路接头要检查到位，确认无泄漏；光纤接口是否清洁、有无折断也得细看；模块铭牌和整机配置清单要核对清楚，不同功率等级的相位模块混用是大忌。实际操作时用专用升降台，模块沿导向滑入到位，母排插接可靠、螺栓按规范扭矩紧固——这些细节决定了后续运行的稳定性[^e.abb.com^]。

维护方面，定期检查运行温度和光纤信号质量是基本功。传动系统的自诊断功能要利用起来，过流、过温等事件记录定期查看。水冷系统按ABB规范定期换滤芯、检查冷却液电导率和流量，冷却不良导致的模块过温老化是完全可以预防的。如果某相模块故障更换了，建议记录该模块的位置和运行时长——这对后续评估整机寿命、制定轮换检修计划很有参考价值[^e.abb.com^]。

产品保障承诺

我们提供的S-053H 3BHB012897R0007均为ABB原装或符合原厂技术规范的备件，发货前经过外观检查、绝缘测试和关键电气性能复核，确保满足ACS6000系统的运行要求。12个月质量保修期覆盖材料或制造缺陷导致的故障，可免费更换或维修。依托在中压传动与工控备件领域的长期经验，我们还能提供型号确认、替代选型指导、现场更换技术支持等增值服务——说到底，目标是帮用户降低停机风险、缩短维护周期，让关键传动设备稳稳当当地长周期运行。
