ABB RLM01 3BDZ00398R1 PROFIBUS DP/FMS 冗余链路模块 RLM01 3BDZ00398R1

产品概述

RLM01 3BDZ00398R1 是 ABB Freelance 与 800xA 控制系统中用于 PROFIBUS DP/FMS 现场总线的冗余链路模块，其核心功能是在单条 PROFIBUS 线路与两条互为冗余的 RS485 线路之间进行双向转换与切换。在 DCS 与 PLC 的冗余总线架构中，该模块相当于一个“有源切换器”，能够将不具备冗余接口的现场设备无缝接入冗余 PROFIBUS 网络，从而大幅提升通信链路的可用性与安全性。

该模块通过三路电气隔离的 RS485 接口（A、B、M）实现总线冗余管理：非冗余的 PROFIBUS 主站或从站接入端口 M，两条冗余线路分别接入端口 A 和 B。RLM01 3BDZ00398R1 实时监视三条链路的信号质量与通信状态，一旦检测到某一线路故障或电报错误，将自动切换至另一条正常线路，同时通过前面板 LED 和报警触点输出故障信息，避免因单条总线故障导致整个控制回路停机。

在大型 DCS/SCADA 项目中，该模块解决了传统 PROFIBUS 网络中“单点故障导致整段通信中断”的痛点。通过在中控室机柜或现场站内合理布置 RLM01 3BDZ00398R1，可将关键 I/O 站、变频器、智能仪表等以冗余方式接入系统，满足电力、冶金、石化等行业对高可用性与功能安全的要求。

技术规格

主要特点和优势

总线冗余与自动切换：RLM01 3BDZ00398R1 能够将单条非冗余 PROFIBUS 线路转换为两条互为冗余的 RS485 线路，或将两条冗余线路合并为一条非冗余线路。当主线路 A 发生故障或信号质量劣化时，模块会自动切换至备用线路 B，切换过程对上层控制应用透明，无需修改组态。这种冗余机制显著降低了因总线电缆损坏、接头松动或电磁干扰导致的通信中断风险，尤其适用于要求连续生产的关键控制回路。

信号再生与中继功能：该模块内置中继器功能，能够对 PROFIBUS 电报信号进行再生，补偿长距离传输带来的信号衰减。三条 RS485 接口之间以及与电源之间均实现功能性电气隔离，有效阻断地环路和共模干扰，提升总线在工业现场的电磁兼容性。在分段较多的总线网络中，RLM01 3BDZ00398R1 可同时起到中继与冗余切换作用，简化网络拓扑并减少独立中继器的数量。

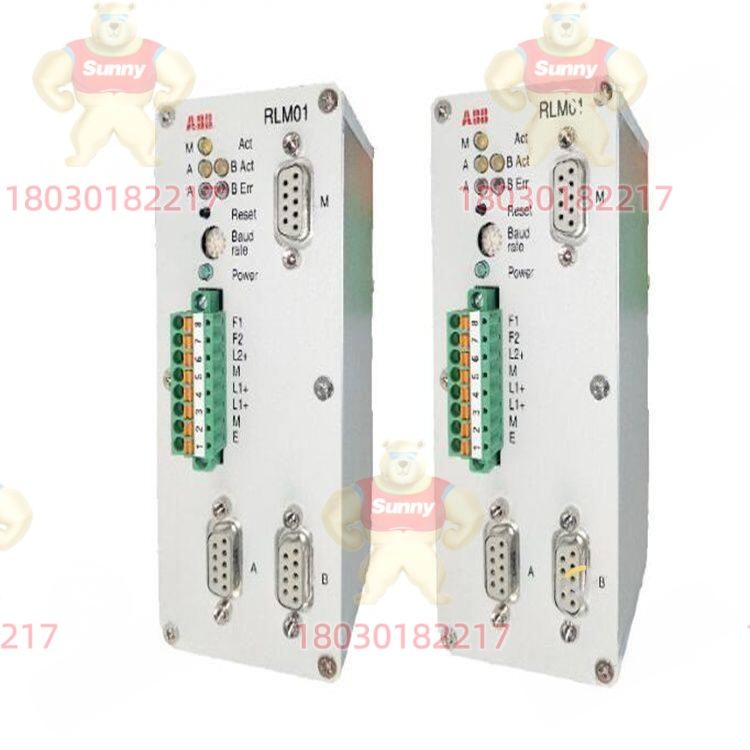

完善的故障诊断与可视化：前面板为每条线路（A、B、M）设置独立的 Act/Err LED，实时显示通信活动与故障状态。当某一线路出现异常时，对应的 Err 指示灯以不同脉冲方式闪烁，便于维护人员快速定位问题段落。同时，模块提供一个无源报警触点，故障时触点打开，可接入 PLC 或 DCS 的数字量输入，实现远程故障监视与 SOE 记录，避免故障长期隐蔽。

灵活的供电与冗余电源支持：RLM01 3BDZ00398R1 支持 24 VDC 单电源或双路冗余电源供电。当采用两路 24 VDC 电源时，模块内部的监视逻辑会检查两路电压是否正常，一旦其中一路失效，自动无缝切换至另一路，确保模块本身不会因供电故障成为系统“短板”。这一设计特别适合对供电可靠性要求极高的发电厂和海上平台应用。

船用认证与宽环境适应性：该产品已通过德国劳氏船级社（GL）型式认可，适用于船舶与海上系统，在振动、湿热和盐雾等恶劣环境下长期运行。宽温度范围和 IP20 防护等级使其可直接安装在机柜内，无需额外防护外壳，便于在现有 DCS 改造项目中集成。

应用领域

RLM01 3BDZ00398R1 广泛应用于需要高可靠通信冗余的工业场景。在电力行业，特别是大型火电厂、核电站和变电站的综合自动化系统中，该模块常用于将单 PROFIBUS 接口的测控装置接入冗余总线，确保机组 DCS、电气监控系统与远程 I/O 之间的数据传输不因单一总线故障而中断。

在冶金与造纸行业，生产线长、设备分散，且现场存在大量变频器与传动装置，电磁环境复杂。通过在关键总线段部署 RLM01 3BDZ00398R1，可以将重要驱动装置、PLC 从站和操作员站以冗余方式接入主干网络，避免因单段总线故障导致整条生产线停机。

在石油、天然气与化工领域，现场设备往往分布在爆炸危险区域，控制网络需要极高的可用性与安全性。该模块通过冗余切换与电气隔离，提升总线系统在危险区域的可靠性，符合安全仪表系统（SIS）和 Fire & Gas 系统对通信链路冗余的要求。

此外，在船舶与海上平台，由于环境条件严苛且空间有限，RLM01 3BDZ00398R1 凭借 GL 船级社认证和紧凑的导轨安装结构，成为机舱监测报警系统、电站管理系统和货控系统中实现 PROFIBUS 冗余通信的关键设备。

相关产品

• RLM01 3BDZ00398R1IMG：同型号图像/文档版本，用于备件管理与文档归档。
• EXC3BDZ000398R1：备件替换件号，用于更换返修的 RLM01 3BDZ00398R1 模块。
• PROFIBUS Repeater：独立中继器，用于延长总线距离，可与 RLM01 配合使用以构建更长冗余网络。
• PROFIBUS Optical Link Module：光电转换模块，用于将电气 PROFIBUS 转换为光纤，进一步提升抗干扰与绝缘能力，常与 RLM01 配合用于跨越不同建筑或区域。
• ABB 800xA / Freelance PROFIBUS 主站接口卡：控制层 PROFIBUS 主站，通过冗余链路模块与现场从站通信。
• S900 I/O 远程站：ABB 远程 I/O 站，通过 PROFIBUS 与 DCS 连接，可利用 RLM01 实现总线冗余。
• CI854/CI854A：ABB 通信接口模块，用于 Profibus DP 从站连接，可通过 RLM01 接入冗余总线。

安装与维护

安装前准备：在安装 RLM01 3BDZ00398R1 前，应确认机柜内 24 VDC 电源容量足够，且电源线缆截面积满足 0.14 ～ 1.5 mm² 的要求。模块需安装在 35 mm DIN 导轨上，并预留至少 30 mm 的上下空间以保证散热和走线。所有 PROFIBUS 线缆应使用符合标准的屏蔽双绞电缆，屏蔽层在接头处可靠接地，避免引入外部干扰。

维护建议：日常运行中应定期检查前面板 LED 指示状态，若发现 Err 指示灯闪烁或常亮，需及时检查对应线路的接头、终端电阻和总线拓扑。利用报警触点将 RLM01 3BDZ00398R1 的故障信号接入 DCS 或 PLC，可实现远程监视和事件记录。更换模块时，应先断开 24 VDC 电源，再拔插总线连接器，避免带电插拔损坏内部电路。备用模块应存放在防静电包装内，并在干燥、无腐蚀性气体的环境中存放。

产品保障

我们承诺提供的 RLM01 3BDZ00398R1 均为 ABB 原装正品，并经过外观检查与通电测试，确保通信功能与指标符合 ABB 技术规范。产品享有 12 个月质量保修，保修期内因元器件质量问题导致的故障提供免费维修或更换。针对该型号备件，我们建立了全球供应链与库存体系，可快速响应电力、冶金、石化等行业的紧急需求。同时，我们的技术团队具备丰富的 PROFIBUS 网络与 ABB DCS 调试经验，可提供从网络规划、参数设置到故障诊断的全生命周期技术支持，助力用户构建高可用、易维护的冗余通信网络。
