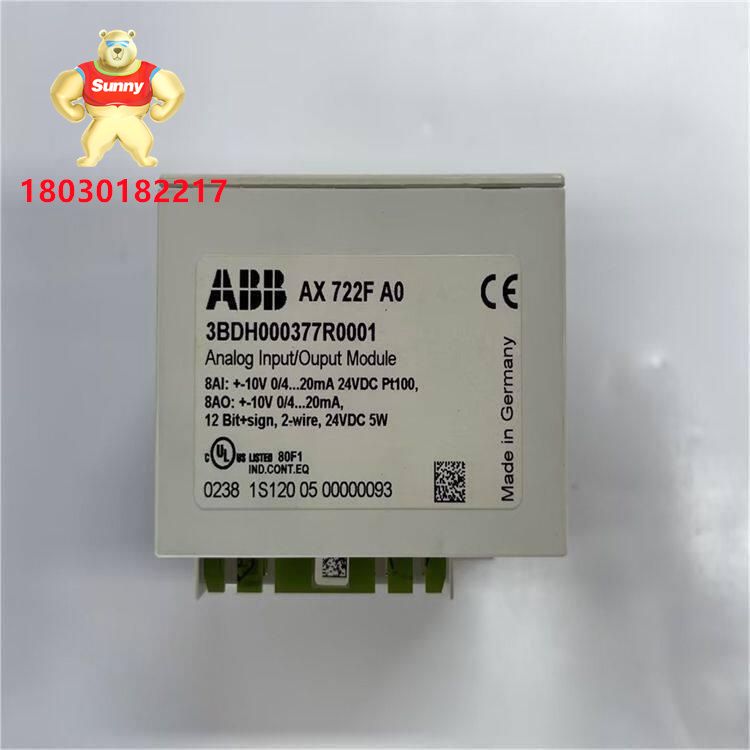

ABB AX722F 3BDH000377R0001 模拟量输入/输出模块 AX722F 3BDH000377R0001

产品概述

ABB AX722F (物料号 3BDH000377R0001) 是ABB S800 I/O系列中的高性能模拟量输入/输出模块，专为工业自动化控制系统设计。该模块采用分布式、模块化结构，可灵活集成于DCS或PLC系统中，支持Profibus DP V1通信协议，实现现场设备与控制层的高效数据交换。AX722F 具备16个主要通道（8路模拟量输入、8路模拟量输出），每通道可独立组态多种信号类型（电压、电流、电阻温度检测等），满足复杂工业场景的精准测量与控制需求。其紧凑的尺寸（76x67.5x54mm）和DIN导轨安装方式，显著节省控制柜空间，同时通过电气隔离与过压保护设计，确保在严苛工业环境下的高可靠性和稳定性。

作为S800 I/O系列的核心组件，AX722F 在ABB自动化系统中承担关键信号转换与传输任务，尤其适用于高精度过程控制（如温度、压力监测）。模块支持热插拔功能，允许在线维护而无需停机，大幅提升系统可用性。其通道级LED状态指示与故障诊断功能，进一步简化运维流程，降低停机风险。

技术规格

主要特点和优势

AX722F 的核心优势在于其高度的灵活性与可靠性。模块的每路模拟量输入通道可独立组态为电压、电流、电阻或数字量信号，覆盖-10V至10V、0-20mA、Pt100/Ni1000温度检测等多种工业标准信号类型，无需额外配置信号调理模块。输出通道同样支持可编程配置，前4路兼容电压与电流输出，直接驱动执行机构或变送器。

模块采用全电气隔离设计，有效抑制接地环路干扰，确保信号采集精度（典型误差≤0.5%）。其12位高分辨率与毫秒级转换周期（2ms for AI/AO）满足动态过程的快速响应需求。模块集成19个LED指示灯，实时显示各通道状态与通信故障，结合Profibus DP V1的远程诊断功能，实现故障快速定位。

AX722F 支持热插拔与冗余配置，在冗余模式下，若主模块故障，备用模块可无缝接管，保障系统连续运行。其紧凑型设计允许在55°C高温环境中稳定工作，并通过代码锁机制防止误插拔，提升系统安全性。

应用领域

AX722F 广泛应用于高精度过程控制与自动化系统，尤其在以下场景中表现突出：

• 电力行业：用于电厂DCS系统，监测发电机绕组温度（通过Pt100输入）、调节励磁电流输出。

• 水泥与冶金行业：在烧结炉、回转窑中采集温度与压力信号，并通过模拟量输出控制阀门开度。

• 船舶自动化：集成于船舶动力管理系统，监测主机燃油压力与冷却水温度，实现闭环控制。

• 工业传动系统：与ABB变频器直接通信，提供速度给定与反馈信号，支持精准电机控制。

  模块的多种信号兼容性使其能够灵活适配传感器、执行器及PLC/DCS设备，在恶劣工业环境中长期稳定运行。

相关产品

1. AI723F：同系列模拟量输入模块，专用于高密度温度与电压信号采集。

2. AO723F：模拟量输出模块，提供8通道电流/电压输出，适用于执行器控制。

3. DI724F：开关量输入模块，用于数字信号采集，与AX722F 配套实现混合I/O扩展。

4. DC722F：数字量输出模块，支持继电器与晶体管输出，用于驱动接触器与指示灯。

5. CI840：Profibus DP冗余通信接口，为S800 I/O站提供总线连接与电源管理。

6. SD821：冗余电源模块，支持19.2-30V DC输入，确保AX722F 在电压波动下稳定工作。

7. AX721F：紧凑型模拟量混合模块，通道数减半，适用于空间受限场景。

安装与维护

安装前准备：确认模块供电电压为24V DC（范围19.2-30V DC），并准备DIN导轨与标准螺丝刀。安装时需将AX722F 插入S800系列MTU（模件终端单元），确保端子单元机械锁与模块代码锁对齐，防止误插入。接线时参考端子图：输入信号接入端子1.0-1.7（I0--I7-）与2.0-2.7（I0+-I7+），输出信号连接端子3.0-3.7（O0--O7-）与4.0-4.7（O0+-O7+）。电源通过端子1.8-4.8（UP）和1.9-4.9（ZP）接入。

维护建议：模块支持在线热插拔，更换时无需切断系统电源。定期检查通道LED状态，红色指示灯亮起表明通信错误或通道故障。使用ABB自动化软件（如Control Builder）监测信号波动与模块温度，及时清灰确保散热良好。在冗余系统中，可通过诊断工具切换主备模块，验证冗余功能有效性。

产品保障

ABB为AX722F 提供全面的质量保证与技术支持。模块符合IEC 61131标准，并通过CCC、CE、UL等国际认证，确保在工业环境中的安全性与兼容性。ABB承诺提供18个月质保期，包括免费维修与更换服务。全球技术支持网络覆盖100余个国家，本地工程师可提供远程诊断或现场支持。用户还可通过ABB在线平台获取产品文档、固件更新与培训资源，保障AX722F 在全生命周期内高效运行。
