ABB 5SGY3545L0009 / 5SHY3545L0009 IGCT功率模块 - 产品说明书

产品概述

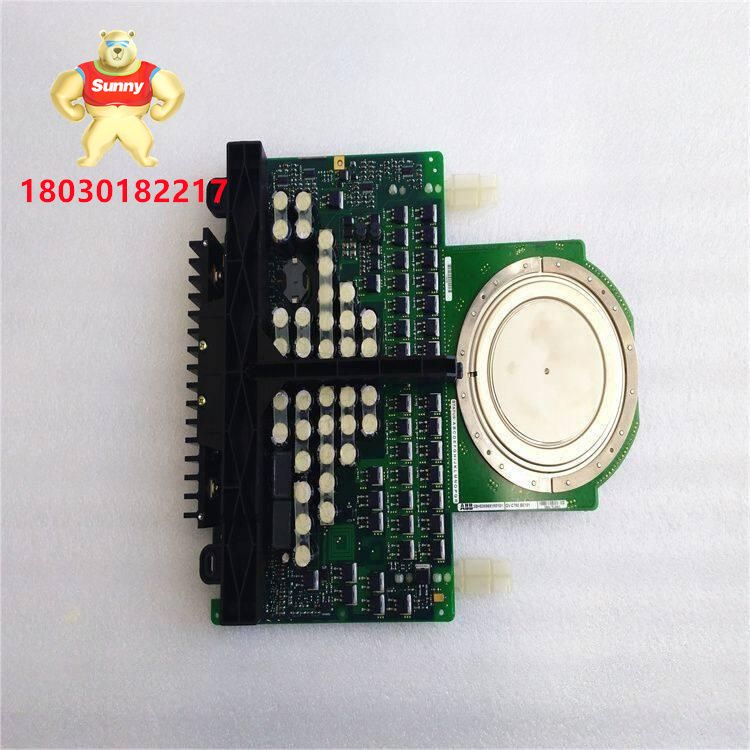

ABB 5SGY3545L0009（亦常标注为5SHY3545L0009）是一款高性能的非对称型集成门极换向晶闸管（IGCT）功率模块。该模块是ABB ACS6000系列中压变频驱动系统的核心功率开关组件，专为要求严苛的重工业应用而设计。5SGY3545L0009 采用创新的非对称结构和压接式技术，将GTO芯片与反并联二极管及门极驱动电路高度集成，结合了晶闸管的低通态损耗和晶体管的稳定关断能力。其在导通阶段表现出晶闸管的优良性能，而在关断阶段则呈现晶体管的特性，使其在大功率电力控制和变换应用中具有卓越表现。

作为ABB先进功率半导体技术的代表，5SGY3545L0009 IGCT模块在钢铁、采矿、船舶推进、能源等行业的兆瓦级电力驱动和变换系统中扮演着关键角色。其高绝缘电压和高导通电流密度的特性，使其能够胜任高压、高频率和高电流的复杂工况。该模块的设计旨在提供稳定、可靠且高效的电能变换，确保整个自动化系统即使在最苛刻的环境下也能保持最佳运行状态。

技术规格

参数名称	参数值
产品型号	ABB 5SGY3545L0009 / 5SHY3545L0009
制造商	ABB (ASEA BROWN BOVERI)
产品类型	非对称集成门极换向晶闸管（IGCT）功率模块
额定电压（重复峰值）	4500 V
额定电流（最大RMS）	4000 A
最大开关频率	500 Hz
开关损耗	< 2.5 kW/器件
关断时间	< 3 µs
冷却方式	去离子水冷却（ΔT=35°C）
绝缘水平	12 kV AC（主端子之间）
门极驱动单元	GVC750BE101（光纤隔离）
工作温度（结温）	0°C 至 +125°C
防护等级（本体）	IP4X
外形尺寸（约）	450mm × 300mm × 150mm（功率堆栈组件）；或 439mm × 173mm × 41mm（模块本体）
重量（约）	2.9 kg（模块本体）

主要特点和优势

5SGY3545L0009 IGCT模块的核心优势在于其超高速开关能力。它能够实现小于3微秒的关断时间，即使在4000安培的大电流下也是如此，这使其无需像传统GTO那样使用缓冲电路，从而简化了系统设计并提高了可靠性。结合其专用的GVC750BE101门极驱动器的15kV/µs抗干扰能力，该模块可为对谐波敏感的应用提供洁净的PWM波形。

高可靠性与故障容错设计是另一大亮点。模块采用压接式技术，金镀铜母排和弹簧加载的压力触点可承受高达100,000次热循环。其双冗余门极驱动器具有交叉监控功能，可在单一驱动器故障时维持输出。即使有高达5%的芯片失效，压接设计也能通过电流重分布继续运行，极大地提升了系统的可用性。此外，其非对称结构本身就具有更高的可靠性和更低的漏电流。

该模块还集成了预测性维护功能。通过3BHB013085R0001接口板上的光纤布拉格光栅传感器，可以以±1.5°C的精度监控结温梯度，结合ABB Ability™ analytics平台，可实现基于人工智能的性能衰退预测，帮助用户实现预见性维护，减少意外停机。

应用领域

ABB 5SGY3545L0009 IGCT模块主要称霸于需要兆瓦级控制的高转矩应用场景。在钢铁工业中，它驱动轧钢厂高达10,000马力的同步电机，用于可逆机架，并提供优于0.25%的速度调节精度。在水泥行业，其坚固的设计使其能够胜任窑炉驱动装置在石灰石粉尘环境中的连续运行。

在船舶推进领域，该组件的紧凑功率密度使得20兆瓦以上的 azimuth 推进器能够实现类似IGBT的开关精度。矿山带式输送机则利用其再生制动能力，在下坡运输矿石时能回收高达35%的能量。该模块还广泛应用于电力传输、电力变换和电力控制领域，例如高压变频器、电力调压器等设备中。石化行业的压缩机也利用其SIL 2安全认证来实现关键的防喘振控制。

相关产品

5SHY5045L0004：5.2kV IGCT器件，适用于更高电压的应用场景。

3BHE039203R0101：专为5SGY3545L0009功率堆栈设计的液冷单元。

GVC750CE101：增强型门极驱动单元，支持高压直流（HVDC）应用。

5SDF0860H0003：钳位电路模块，与IGCT配套使用。

3BHB007209R0001：光纤接收板，用于信号传输。

ACS6000 Control Unit：主控制器，用于协调多个功率堆栈的运行。

5SXE08-0181：替换用水歧管套件。

安装与维护

安装前准备：在安装ABB 5SGY3545L0009功率堆栈前，必须验证冷却水的电阻率大于1MΩ-cm，且每个堆栈的流量大于25L/min。在通电前，需通过ABB的专用充电单元对直流母线电容器进行预充电。同时，应使用DTCE工具校准光纤接收器。

安装要点：该模块通常采用垂直安装方式，兼容GGD、KYN等一系列高压开关柜。安装时应确保金镀铜母排连接牢固，弹簧压力触点的压力在规定范围内（例如800N±5%公差），以保证良好的电气接触和散热。

维护建议：建议每季度进行一次冷却水水质分析（pH值应维持在6.5-8.0之间）。每年应对母线连接处进行一次热成像检查，以发现潜在的热点。门极驱动器的电容器应在运行50,000小时后更换。运行满10年后，应进行压力接触力验证，确保其仍在允许公差范围内。

产品保障

ABB为5SGY3545L0009 IGCT功率模块提供严格的质量保证。模块采用陶瓷金属密封外壳，有效防止潮湿环境下的冷却液污染，确保了长寿命和稳定的运行。其设计寿命在满负荷循环下可达50年，平均无故障时间（MTBF）超过300,000小时，为关键工艺流程提供了无与伦比的可靠性，尤其适用于因意外停机可能导致每小时超过百万美元损失的场景。所有产品均符合相关的国际标准（如IEC）和安全认证（如CE），并享受ABB专业的技术支持和完善的售后服务。
